ما هي المكونات الرئيسية داخل خزائن التوزيع الكهربائية؟

يعد توزيع الكهرباء جانبًا أساسيًا من العمليات الصناعية والتجارية، حيث يمكن أن يؤثر التوصيل الآمن والمنظم للطاقة على استمرارية التشغيل وطول عمر المعدات. مجموعات صناديق التوزيع و خزائن توزيع الكهرباء تم تصميمها لمركزية التحكم وتوفير الحماية وتنظيم الدوائر الكهربائية داخل حاوية واحدة. إن فهم المكونات الموجودة داخل هذه الأنظمة يساعد الفنيين والمهندسين ومديري المرافق على صيانتها وتشغيلها بفعالية.

قواطع الدائرة للحماية من التيار الزائد

يوجد في قلب العديد من خزانات التوزيع قواطع دوائر، والتي توفر الحماية ضد ظروف التيار الزائد. تُستخدم قواطع الدائرة المقولبة (MCCBs) بشكل شائع للدوائر ذات التصنيف الأعلى، مما يوفر إعدادات رحلة قابلة للتعديل والقدرة على مقاطعة التيارات الكبيرة. غالبًا ما يتم استخدام قواطع الدائرة المصغرة (MCBs) للفروع ذات التيار المنخفض، مما يوفر حماية مدمجة للدوائر الفردية. تعمل هذه الأجهزة على عزل الدوائر المتأثرة عند حدوث تيارات غير طبيعية، مما يساعد على منع تلف الأسلاك أو المعدات المتصلة.

الأجهزة الحالية المتبقية للسلامة الكهربائية

يتم تضمين الأجهزة الحالية المتبقية (RCDs) أو قاطعات دائرة الأعطال الأرضية (GFCIs) بشكل متكرر في مجموعات صناديق التوزيع لاكتشاف تيارات التسرب. عند حدوث خلل في توازن التيار، تقوم هذه الأجهزة بمقاطعة الدائرة بسرعة، مما يقلل من خطر حدوث صدمات كهربائية للأفراد وتلف المعدات. تكمل أجهزة RCD الحماية التي توفرها قواطع الدائرة، خاصة في المناطق التي يكون فيها الاتصال البشري بالأنظمة الكهربائية ممكنًا.

أجهزة حماية الطفرة لارتفاع الجهد

غالبًا ما تدمج خزانات التوزيع الكهربائية أجهزة الحماية من زيادة التيار (SPDs) لإدارة أحداث الجهد العابر، مثل ضربات البرق أو ارتفاع التيار. تساعد هذه المكونات في الحفاظ على مستويات جهد ثابتة عبر النظام وتمنع تأثر المعدات الإلكترونية بالارتفاعات المفاجئة. يساهم تضمين SPDs في الخزانة في السلامة العامة لنظام توزيع الطاقة.

قضبان التوصيل والمسارات الموصلة

تعد قضبان التوصيل من المكونات الأساسية التي تقوم بتوزيع الطاقة الكهربائية من المصادر الواردة إلى الدوائر الصادرة. توفر قضبان التوصيل، المصنوعة عادةً من النحاس أو الألومنيوم، مسارات منخفضة المقاومة لتدفق التيار. لقد تم ترتيبها للحفاظ على فصل واضح بين الطور والوصلات المحايدة والتأريض. تعمل تخطيطات شريط التوصيل المنظمة على تبسيط عملية التثبيت والصيانة واستكشاف الأخطاء وإصلاحها مع دعم اتصالات الفروع المتعددة.

آليات التبديل وأجهزة النقل >

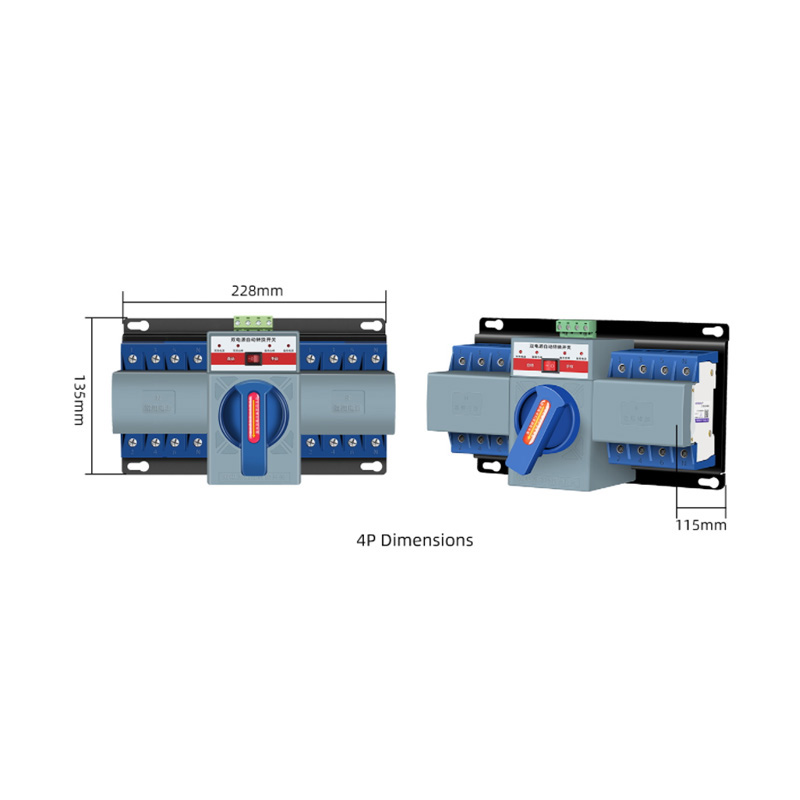

تشتمل بعض خزائن التوزيع الكهربائية على أجهزة تبديل يدوية أو تعمل بمحرك، مثل مفاتيح النقل التلقائي (ATS). تسمح هذه المكونات بإعادة توجيه الطاقة بين المصادر الأساسية والاحتياطية حسب الحاجة. يمكن للتشغيل التلقائي اكتشاف انقطاعات الطاقة وتبديل المصادر في غضون ثوانٍ، بينما يوفر التشغيل اليدوي التحكم في الاختبار والصيانة. يؤدي تضمين هذه الآليات إلى إضافة مرونة إلى إدارة الطاقة ويساعد على ضمان استمرارية الخدمة عند توفر مصادر متعددة.

مؤشرات الإشارة وواجهات المراقبة

تتضمن العديد من صناديق التوزيع مؤشرات مرئية مثل مصابيح LED أو أجهزة القياس التناظرية لعرض حالة الدوائر. توفر هذه المؤشرات تعليقات فورية على ظروف التشغيل، وتنبه الموظفين إلى الأخطاء أو الأحمال الزائدة أو غيرها من المخالفات. قد تشتمل الخزانات المتقدمة أيضًا على واجهات مراقبة تتصل بأنظمة إدارة المبنى أو منصات إنترنت الأشياء، مما يتيح جمع البيانات حول استخدام الجهد والتيار والطاقة دون الوصول فعليًا إلى العلبة.

تصميم العلبة وميزات السلامة

يساهم الهيكل المادي لخزانات التوزيع الكهربائية ومجموعات صناديق التوزيع في السلامة التشغيلية. تم تصميم الخزانات بمسافات كافية وتهوية وعزل لمنع التلامس العرضي وتقليل مخاطر ارتفاع درجة الحرارة. تعمل الأبواب القابلة للقفل والملصقات الواضحة على تحسين الأمان ومساعدة الفنيين على التنقل في التصميم الداخلي دون أي ارتباك. توفر المواد مثل الفولاذ أو الألومنيوم المقوى متانة ميكانيكية مع استيعاب وزن المكونات الداخلية.

تخطيطات وحدات لقابلية التوسع

غالبًا ما تستخدم مجموعات صناديق التوزيع تصميمات معيارية، مما يسمح باستبدال المكونات الفردية أو توسيعها دون تعديل كبير على النظام بأكمله. يدعم هذا الأسلوب الترقيات التدريجية والصيانة والتكيف مع متطلبات الحمل المتغيرة. تسهل التخطيطات المعيارية أيضًا عزل الأقسام للإصلاح أو الاختبار أو الفحص، مما يقلل التأثير على الدوائر الأخرى.

اعتبارات الصيانة

يعد الفحص المنتظم للمكونات الداخلية أمرًا مهمًا لتحقيق الأداء المستدام والسلامة. إن التحقق من عدم وجود توصيلات مفككة أو تراكم الغبار أو علامات التآكل على القواطع وقضبان التوصيل والمفاتيح يضمن بقاء النظام فعالاً. ينبغي اختبار RCDs وSPDs بشكل دوري وفقًا للفواصل الزمنية الموصى بها للتأكد من التشغيل السليم. تساعد الصيانة المناسبة في الحفاظ على وضوح النظام وتقليل احتمالية حدوث انقطاعات غير متوقعة.
